數控電火花機床操作步驟以及注意事項

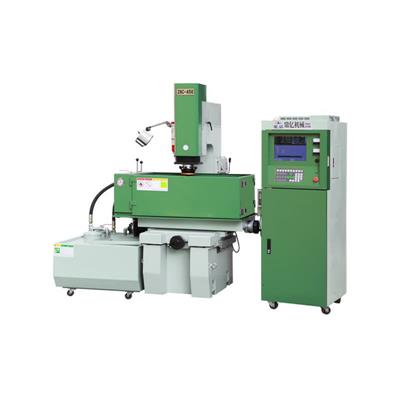

電火花機床是利用浸在工作液中的兩極間脈沖放電時產生的電蝕作用蝕除導電材料的特 種加工方法，又稱放電加工或電蝕加工，英文簡稱EDM，廣泛應用在各種金屬模具、機械設備的制造中。        

電火花機床主要用于電火花機床加工，但電火花機床的操作中一定注意步驟以及注意事項， 具體步驟如下：     

1.電火花機床首先檢查電源總開關ON校正垂直    

2.裝上電極與夾頭.平行基準,將工件放于磁器工作臺上,校正平行基準后吸磁固定。尋邊時將 AT調至OA,    

3.以電極尋工件之放電位置X.Y坐標.PA20μS~45μ S銅為正極,    

4.極性選擇.工件為負極）放電時間 PA之搭配    

5.電流AT調整.粗放（電極單邊間隙 0.12ATS~45A,PA60s~120μs,其具體條件要以放電電極面積大小而定,放電面積較小時,粗放可用1.5A90μS 小于1mm2時）以勉電極過于損耗;細放（電極單邊間隙0.04,AT1.5~SA.PA20μS~60μ s,細放之放電面積較大時,先用AT1.5PA60μS將側壁放至0.1左右時改用AT3A.PA30μS 利剩下0.030,然后改用AT1.5A.PA30μS放至0.005,最后單邊側修0.025AT1.5APA30μ S放電間隙電壓調整 

6.休止時間PB.粗放時PB3~4,間隙電壓調至3或4,細修時PB調至 5或6,間隙電壓調至5或 6脤動設定,     

7.伺服強弱.粗放時,伺服調至6或7,機頭上`下脤動時間分別設定為5\4或4\4細放時,   伺服調至5,機頭上下脤動時間分別設定為5\2或6\3睡眠開關開啟（打開時其指示燈亮）    

8.將液位控制開關打開（打開時指示燈為閃爍狀）.達Z軸基準面位置 ,    

9.手動伺服進刀.設定放電深度,進行深度設定時,待電極與工件完全接觸之瞬間輸入數據 ,然后視其差值進行Z軸補正。不得將F1開關壓下來設定深度） 10.加工液壓馬達ON,沖油位置調整。    

11.放電開關ONA表指數

12.觀察V表.伺服穩定指示燈是否穩定。    

13.確認放電位置是否正確。     

14.加工完畢之工件電極及相關之圖檔放置于相應的指示位置。    

進行電火花機床加工時，工具電極和工件分別接脈沖電源的兩極，并浸入工作液中， 或將工作液充入放電間隙。通過間隙自動控制系統控制工具電極向工件進給， 當兩電極間的間隙達到一定距離時，兩電極上施加的脈沖電壓將工作液擊穿，產生火花放電。 所以操作者經專業學習，才能單獨操作，操作中一定要注意安全。
