塑膠模具廠對東莞CNC火花機的銅工加工有哪些要求

標簽：東莞CNC火花機|CNC火花機

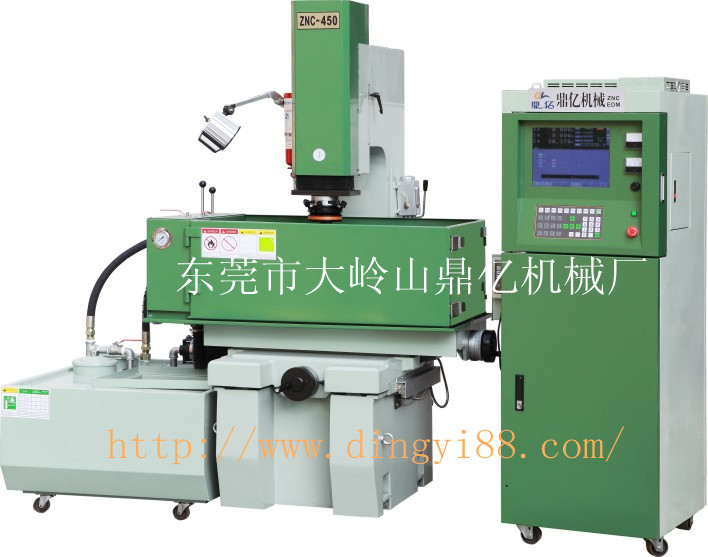

塑膠模具廠對東莞CNC火花機的銅工加工有哪些要求？下面由東莞鼎億CNC火花機廠家來簡單講講，CNC火花機操作一般有如下步驟：

1.電源總開關ON。

2.裝上電極與夾頭,校正垂直,平行基準,將工件放于磁器工作臺上,校正平行基準后吸磁固定。

3.以電極尋工件之放電位置X.Y坐標,尋邊時將AT詷至OA,PA20μS~45μS。

4.極性選擇,(銅為正極,工件為負極)。

5.電流AT調整,放電時間PA之搭配,粗放(電極單邊間隙0.12)ATS~45A,PA60s~120μs,其具體條件要以放電電極面積大小而定,放電面積較小時,粗放可用1.5A90μS(小于1mm2時)以勉電極過于損耗;細放(電極單邊間隙0.04),AT1.5~SA .PA20μS~60μs,細放之放電面積較大時,先用AT1.5PA60μS將側壁放至0.1左右時改用AT3A .PA30μS利剩下0.030,然后改用AT1.5A .PA30μS放至0.005 ,最后單邊側修0.025(AT1.5A PA30μS)。

6.休止時間PB,放電間隙電壓調整,粗放時PB3~4,間隙電壓調至3或4,細修時PB調至5或6,間隙電壓調至5或6。

7.伺服強弱,脤動設定,粗放時,伺服調至6或7,機頭上`下脤動時間分別設定為5\4或4\4。細放時,伺服調至5,機頭上下脤動時間分別設定為5\2或6\3。

8.將液位控制開關打開(打開時指示燈為閃爍狀),睡眠開關開啟(打開時其指示燈亮)。

9.手動伺服進刀,到達Z軸基準面位置,設定放電深度,在進行深度設定時,待電極與工件完全接觸之瞬間輸入數據,然后視其差值進行Z軸補正。(不得將F1開關壓下來設定深度)。

10.加工液壓馬達ON,沖油位置調整。

11.放電開關ON。

12.觀察V表,A表指數,伺服穩定指示燈是否穩定。

13.確認放電位置是否正確。

14.加工完畢之工件電極及相關之圖檔放置于相應的指示位置。
