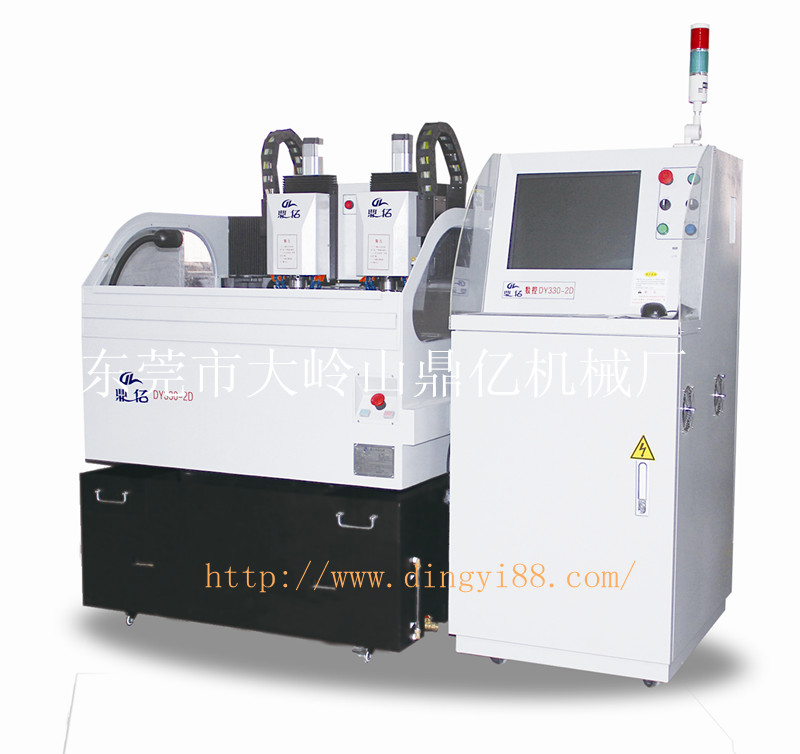

電腦雕刻機故障及應對方法

標簽:電腦雕刻機|電腦精雕機|玻璃雕刻機

一、電腦雕刻機不復位無顯示



1） 檢查電源保險絲：如保險絲燒壞，則換保險絲；如換后又燒保險，則查是否短路。

2)  斷電后，斷開液晶顯示屏：如斷開顯示屏能復位，則顯示屏壞；反之電源板或者主板壞。



二、電腦雕刻機不復位

1）X、Y、Z任一軸向反方向慢速移動，則判斷光檢壞

2）X、Y、Z任一軸向零點方向快速移動，如超出零點并出現卡死現象，則判斷光檢壞或擋片沒作用。

3）X、Y、Z任一軸停在某一位置阻轉（不在零點和超程位置），則判斷機械阻力過大或驅動器缺相，或壞。

4）異常現象：X、Y、Z任一軸快速向超程方向移動或者慢速向零點方向移動，則判斷接口板或者驅動器的方向信號中斷。

5）X、Y、Z復位時都無反應，且不在零位：驅動信號中斷或驅動器公共電源壞，或輸出插頭松動。

6）X、Y、Z復位時都無反應，在零位，機器斷電后，使X、Y、Z都離開零點位置后通電：

1、用一片子來回擋Z二次

2、用一片子來回擋X二次

3、用一片子來回擋Y二次如不復位，則某一光檢壞；如擋某一軸能復位則是這一驅動器壞，或這一軸方向信號壞。



三、聯不上機

1）檢查電腦是否正常

 2）軟件安裝是否正確

3）聯機線是否良好

4）接口板是否良好

5）接口板致主板聯線是否良好

6）查看文件格式是否正確是否為空文件





四、電腦雕刻機主軸電機不轉

1)   測量有無12V直流電壓、45V交流電壓或開關電源、看紅色報警燈是否在開、關電源時有閃動如：有12V、有交流4V、開關電源時燈不亮或者一直燈亮，則變頻器壞；無交流45V，則變壓器壞或線不通。

2）  主軸電機（測電阻）測主軸電機電阻值是否一致，如不一致則電機壞或電機線不通



五、電腦精雕機雕刻中故障

1）  在雕刻中電腦自動暫停或自動變速；雕刻機上控制面板不能暫停則主要原因是一回答信號丟失。（接口板、主板、聯接線、控制面板）

2）   雕刻中某一軸不能動或某一軸的某一方向不能動：電腦聯機線、接口板、接口板致主板聯線

3）   雕刻中失步：接口板、驅動板、聯軸器、絲桿機械過緊。



六、能復位手動不正常X、Y軸向超程方向不能移動：行程開關壞，按鍵板壞接觸不良。

RT6050常見故障及其維修方法



七、雕刻機不復位

1）  機箱電源指示燈不亮：220V（交流）有沒有接入；電源保險絲有無燒斷；電源開關是否打開。

2）  燈亮、不復位：電腦壞、急停開關是否打開了；軟件安裝不好；插卡接觸不良；聯機線，繼電器是否接觸不良；光檢信號線、三根聯機線不通。

3）  開電腦進入控制界面后反復開關主控制器電源，每次開關間隔3到5秒：如電腦顯示器能，雕刻已經復位則：檢查光檢信號線、卡板、聯機線、驅動器是否良好

4）  用第三種方法使雕刻機復位后，鍵盤移動X、Y、Z三軸都不動；則檢查驅動器的公共電源或電源板保險絲；如任一軸不動或反方向移動則這一軸的驅動器壞或電機壞或者電腦過來的控制信號不對。



八、手動故障

1） 手動移動某一軸，另一軸卻移動：電機線插錯

：2） 主軸不轉：A換變頻器，通電前必須先確定電機是否完好（判斷電機好壞的方法分別測量三相阻值是否一致）。B換電機，通電并有必須確定變頻器是否完好。

3） 如主軸電機阻轉引起保險絲燒壞，則換保險即可；反之另檢原因

4） 提示報警：電機壞（電機短睡，或缺相，電機軸卡死），變頻器壞。



九、判別主軸變頻器好壞的方法：

1．   通電就燒保險（斷開電機線）

2．   線路板有明顯燒焦現象

3．   6050通電后變壓器震動厲害（斷開電機線）

4．   指示報警（斷開電機線）

5．   用萬用表1歐檔量輸出三端間短路（斷開電機線）或輸出三端中有和電源或地間短路。

十、判斷光檢好壞的方法（雕刻機通電，電腦打開，除步進電機線別的線全插上）

1． 12V輸入偏低或為零伏，斷開光檢板后12V正常

2． 用萬用表測光檢信號端與地的電壓

3． 零伏或很低，則光檢壞

4． 12V左右但用片子擋住光檢時，電壓無變化或很小變化，則是光檢板壞或光檢板致主板間線斷開。



十一、判斷卡板好壞的方法：

1）芯片是否有松動，（斷電后插好）

2）通電后某一芯片明顯發燙

3）用斷電法使電腦程序復位后，手動控制某一功能不正常，首先查相關器件是否完好。



十二、電源板好壞（不復位）4500型主板有無5V、光檢12V電源變頻器上有無12V電源6050型

1．電源開關完好，220V輸入正常（但電源無指示）

2．三軸驅動器公共電源是否四個整流二極管中有無明顯燒焦現象。

3．三個光檢都有無12V電壓

4．風扇不轉，是否有12V電壓

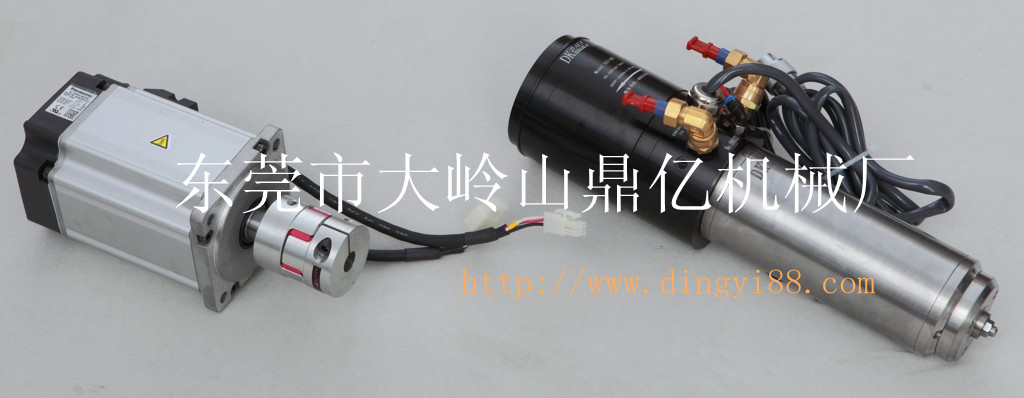

十三、判斷主軸電機好壞的方法：

1．三相阻值相差太大（0.5歐以上）要在出線處量。

2．電機軸上下或左右串動太大。

3．手擰電機軸轉動，阻力過大。

4．電機發熱太快。（供水正常）

5．電機轉時方向感不強。（這次啟動正常，下次啟動反轉）變頻器完好

十四、判斷驅動器好壞的方法（驅動板已有電源）

1）通電后擰絲桿轉動，阻力過小（聯軸器聯接完好無松動）

2）通電后，控制移動時，方向感不強

3）驅動器有明顯的燒焦現象



十五、判斷玻璃雕刻機步進電機好壞的方法

（1）、A相與B相是否短路

（2）、A+與A-間的阻值和B+與B-間的阻值相差太大（0.3歐以上）

（3）、電機軸明顯彎曲

（4）、轉動電機軸阻力過大或無磁阻力





文章出自東莞鼎億數控機械廠家——（http://www.youbeixi.cn/) 轉載請注明出處！
